Sada Aventos HL top Servo-Drive

Detailní popis produktu

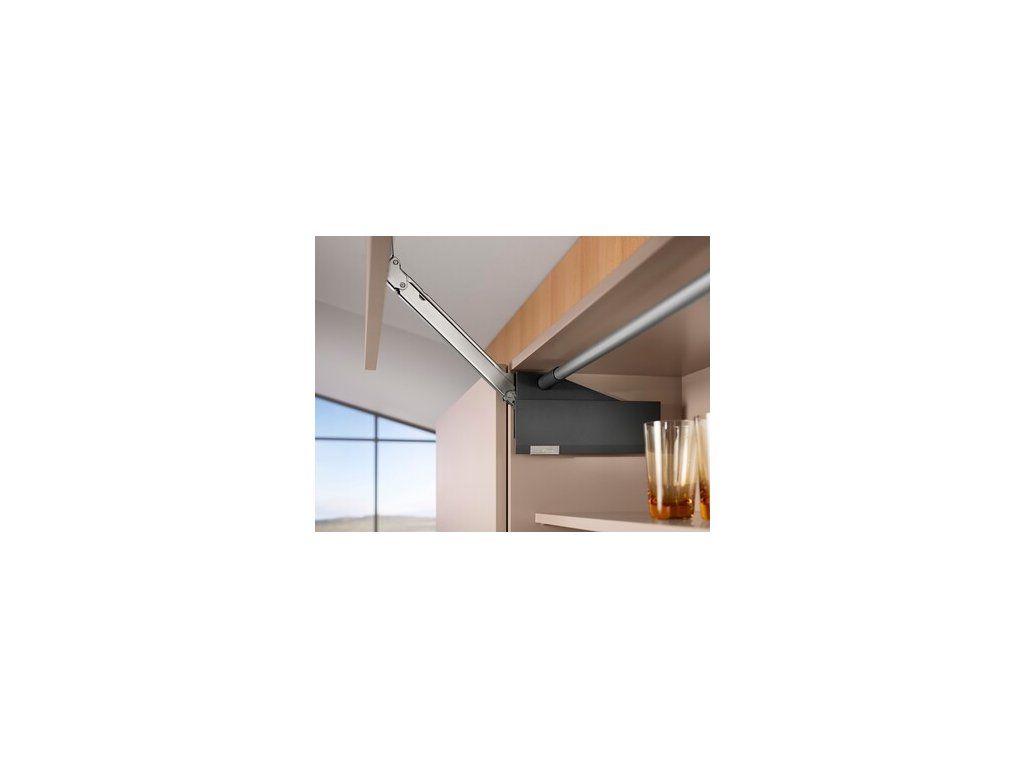

Výklopný mechanismus Aventos HL top

Ideální pro maloplošná jednodílná čela
– Výška korpusu 300–580 mm
– Šířka korpusu do 1800 mm
– Minimální světlá hloubka korpusu 264 mm
– Integrované nastavení BLUMOTION pro měkké a tiché zavírání
– Nepatrná ovládací síla
– Plynulé nastavení pozice
– Pevná pozice zdvihacího mechanizmu a čelního kování
– Symetrická ramena
– Montáž bez nářadí
– Dva způsoby montáže zdvihacího mechanizmu
– Nastavitelnost čel ve třech směrech

Jak si vybrat ten správný výklop:
1) Zvolit správný výklopný mechanismus
- výška skříňky 300-389mm = slabý
- výška skříňky 390-580mm = silný
2) Zkontrolovat parametry dvířek a dle toho zvolit rameno
- rameno 300-339mm = pro váhu dvířka 1,5-9kg
- rameno 340-389mm = pro váhu dvířka 1,75-10kg
- rameno 390-540mm = pro váhu dvířka 2-12,25kg
- rameno 480-580mm = pro váhu dvířka 2,5-14kg
3) Příčná stabilizace
- součástí sady je tyč o délce 1076mm, tedy pro skříňku o maximální šířce 1200mm
- pokud máte širší skříňku je třeba doobjednat prodlužovací díl další tyč viz související produkty

Sada obsahuje
- 1x pár mechanismus s upevněním na vrut
- 1x pár rameno
- 1x pár krytka mechanismu
- 1x příčná stabilizace
- 1x pár čelní kování
- 1x set Servo-Drive

Netroufáte si určit správný výklop pro Vaši skříňku? Napište nám a my Vám pomůžeme

Pozor!!!
- trafo Z10NE04EE (obj.kod 523392) a držák trafa Z10NG120 (obj.kod 131344) nejsou součástí
- jedno trafo může napájet až 50 jednotek Servo-Drive
- pro celou kuchyňskou linky tedy stačí doobjednat 1x trafo
