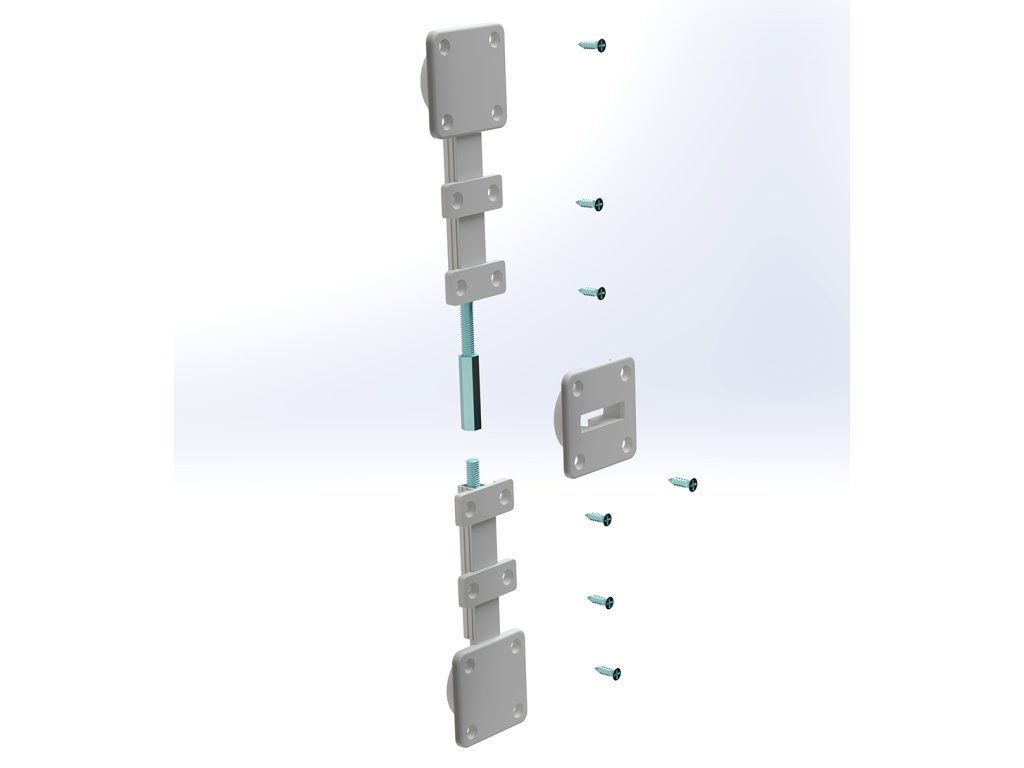

StrongLine Výztuha dveří max. 2250mm bílá

Detailní popis produktu

Použití: rozpínací kování zabraňující prohýbání skříňových dveří.
Barva bílá + plastové díly bílé. Na DTDL 18mm.

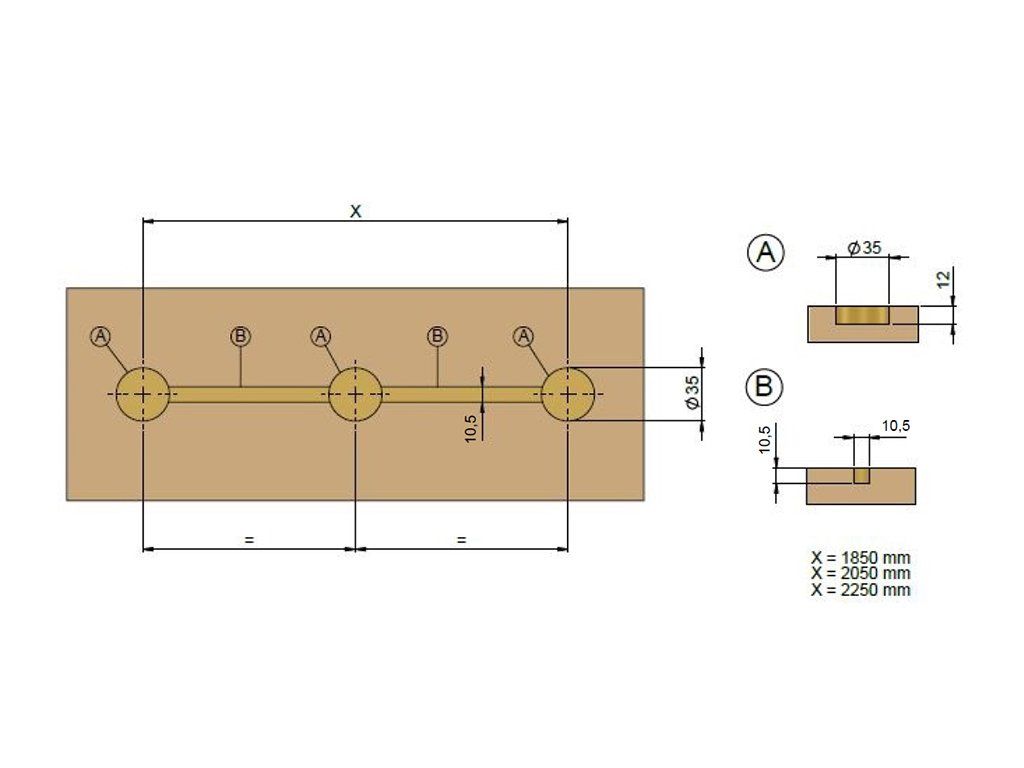

Hloubka drážky 10mm, šíře 10mm, ukončení průměr 35mm, hloubka 12mm.
Závitové tyče jdou krátit.
Do šířky dveří 750mm stačí jeden kus,u širších použijte 2 kusy. POZOR! Spojovací kování (vruty na přichycení) není součástí balení.

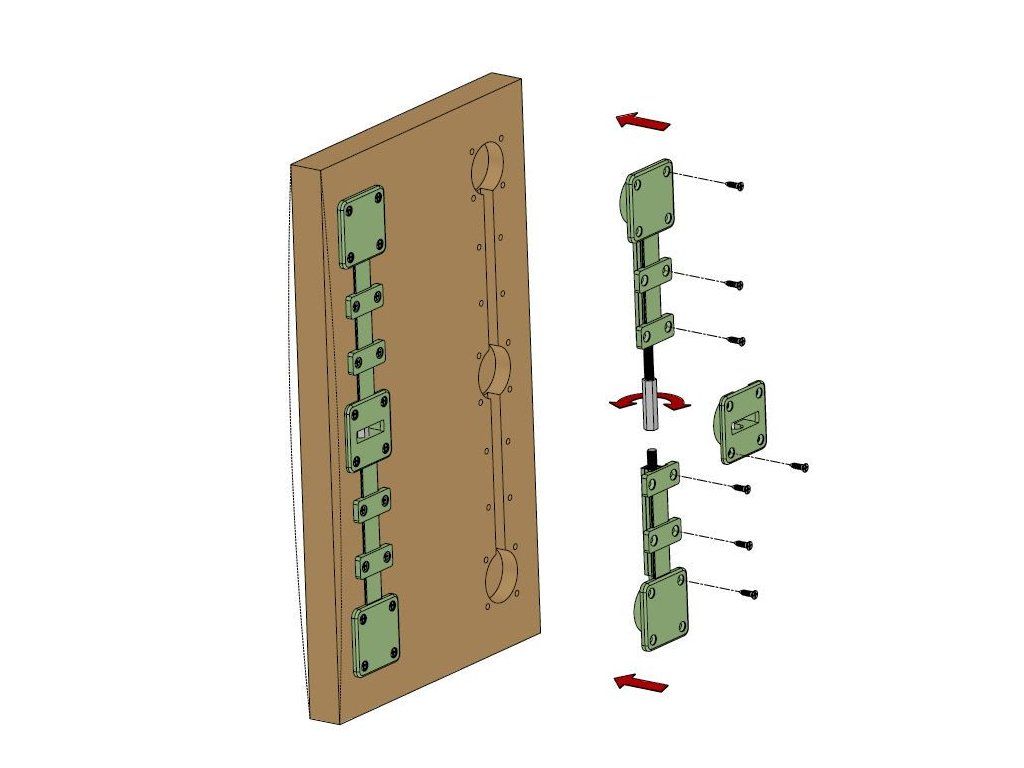

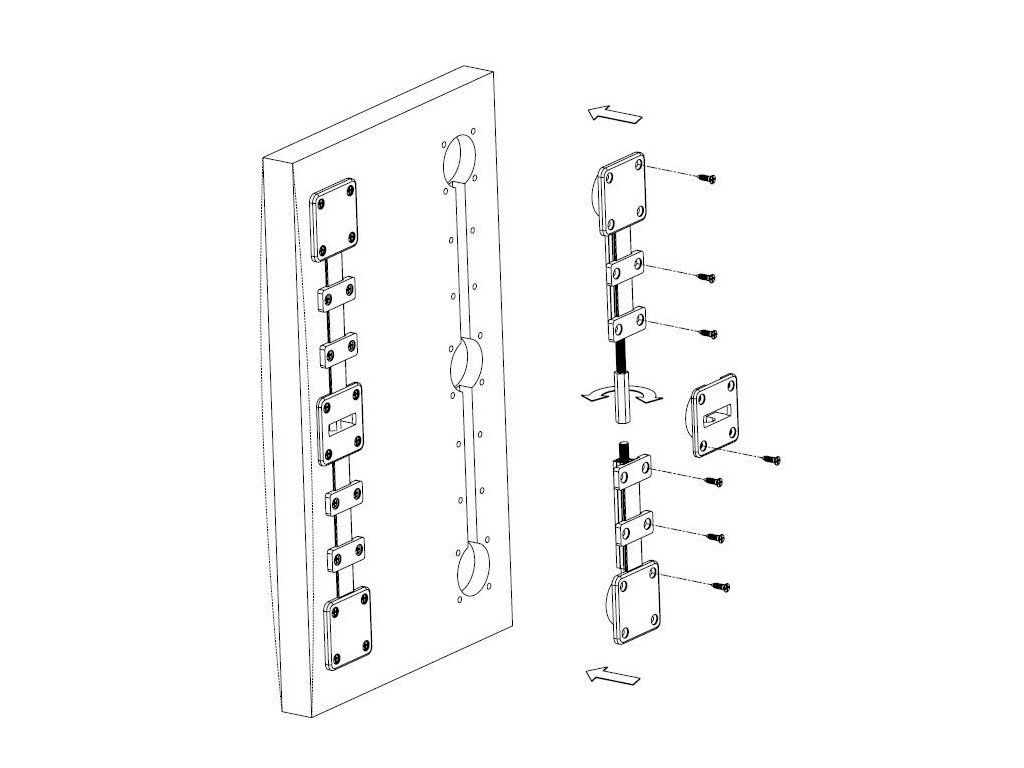

Instalace: Po vyfrézování drážek a zahloubení pro misky zakraťte krytky závitových tyčí, nasuňte na závitové tyče a vsuňte do drážek. Ve středové krytce je dilatační prostor 5 mm z každé strany. Krytky zaaretujte přiloženými příchyty. Možno krátit po celé délce.
